Transmission par engrenages S2/S3
La transmission de puissance entre l'arbre secondaire et l'arbre de roue est réalisée par l'intermédiaire d'un engrenage cylindrique à denture hélicoïdale.
Méthode : QUESTION 5
A partir de la documentation technique proposée en Ressources, relever les caractéristiques de la transmission par engrenage puis reporter vos relevés dans le tableau du document réponse.
Type : ... |
Module réel \(m_n = ...\) : |
Angle d'hélice \(\beta = ...\) |
Nombre de dents Pignon \(Z_{pignon} = ...\) |
Nombre de dents Roue \(Z_{Roue} = ...\) |
Méthode : QUESTION 6
A partir de la documentation technique proposée en Ressources sur ce type d'engrenage, calculer les caractéristiques suivantes de cette transmission :
Module apparent \(m_t = ...\) |
Pas apparent \(P_t = ...\) |
Pas réel \(P_n = ...\) |
Diamètre primitif pignon \(D_{P_{Pignon}} = ...\) |
Diamètre primitif Roue \(D_{P_{Roue}} = ...\) |
Entraxe \(e = ...\) |
Méthode : QUESTION 7
Donner la relation cinématique qui lie la vitesse de déplacement du SCOOTER par rapport au sol en fonction des caractéristiques de la roue arrière $V_Scooter$.
Méthode : QUESTION 8

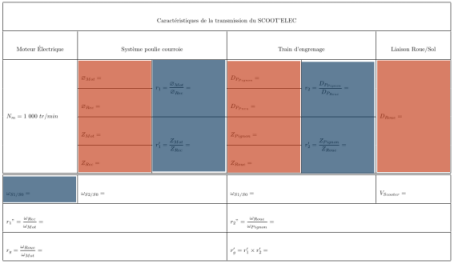

Reporter les caractéristiques de la transmission du Scoot'Elec dans le tableau de la page 3 (en orange sur l'image ci-dessous).
Calculer les rapports de vitesses demandées dans le tableau (en bleu sur l'image ci-dessous).
