Modélisation et simulation MECA3D

On souhaite mener une étude mécanique sur cette transmission à l'aide du logiciel de simulation MECA3D.

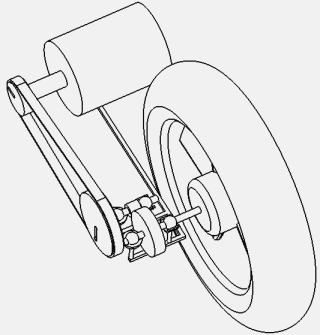

Cette étude sera réalisée à partir d'un modèle numérique simplifié de la transmission.

MéthodeQUESTION 9

Identifier par coloriage les différents ensembles cinématiques du modèle en correspondance avec le schéma cinématique de la transmission.

MéthodeQUESTION 10

Représenter sur ce modèle le repère de référence \(R_0(\overrightarrow{x_0},\overrightarrow{y_0},\overrightarrow{z_0}\).

MéthodeA FAIRE

  1. Télécharger puis décompresser le fichier suivant dans votre espace personnel : M3D Transmission SCOOT'ELEC.zip [zip]

  2. Démarrer le logiciel SOLIDWORKS puis ouvrir le fichier : TP Transmission SCOOT'ELEC.SLDASM

  3. Ouvrir ensuite le fichier Guidance TP Transmission SCOOT'ELEC.odp [odp]

Vous obtenez ainsi une description de la démarche à adopter pour mener la simulation MECA3D.
