Le cycle frigorifique

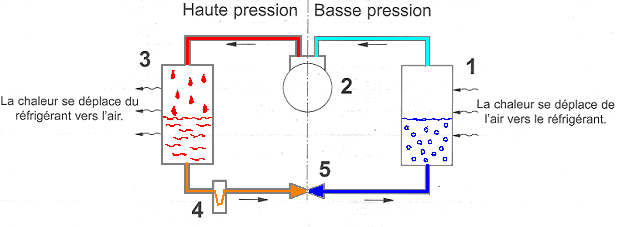

Pour fabriquer du froid, il faut avoir au départ un fluide sous haute pression à l’état liquide, que l’on détend et évapore, ce qui donne un gaz basse pression (froid). Pour boucler le circuit, le gaz basse pression est aspiré et comprimé par un compresseur, ce qui donne un gaz haute pression (chaud). Il passe ensuite dans un condenseur, balayé par l’air extérieur, pour le refroidir en cédant sa chaleur dans les ailettes, et se condense (devient liquide), tout en conservant sa haute pression. On reproduit ainsi un nouveau cycle détente /évaporation.

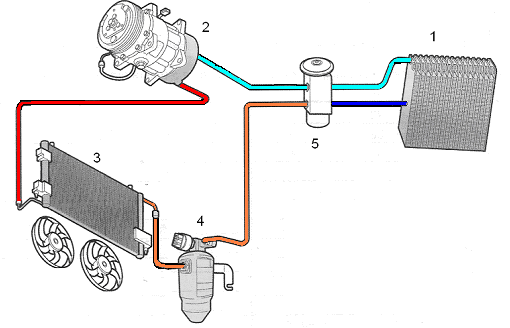

Évaporateur,
Compresseur,
Condenseur,
Réservoir déshydrateur,
Détendeur

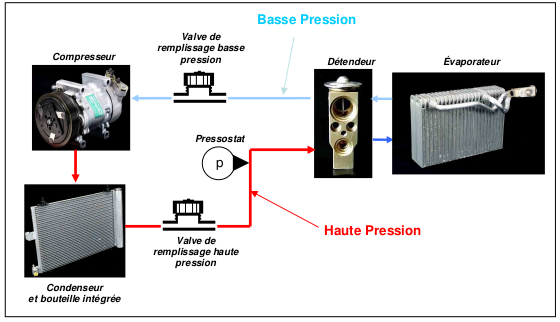

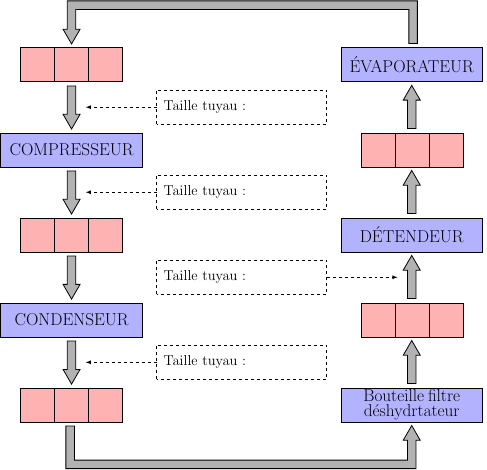

SYNOPTIQUE DE FONCTIONNEMENT DU CIRCUIT DE CLIMATISATION :
Légende :
ETAT :
L pour liquide ;
G pour gazeux ;
TEMPÉRATURE :
C pour chaud,
F pour froid,
M pour moyen,
PRESSION :
HP pour haute pression,
BP pour basse pression.
Définition : Ce qu’il est utile de retenir, dans la pratique, pour nous en diagnostic :

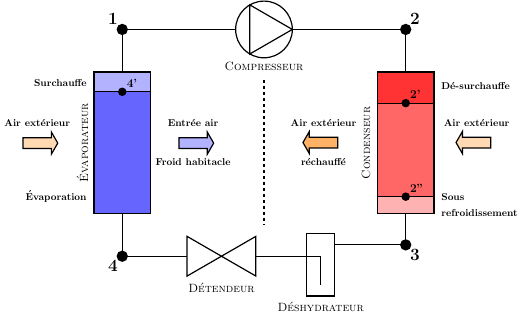

Il existe deux pressions : La HP et la BP qui correspondent à deux températures en mélange liquide vapeur. (Le cœur du condenseur pour la HP et le cœur de l’évaporateur pour la BP).
Il existe une zone de surchauffe 4’-1 de la vapeur. Elle permet d’être en situation de vapeur saturée et assure qu’aucune forme liquide du fluide frigorigène n’entrera dans le compresseur.
Il existe une zone de désurchauffe 2-2’ en entrée de condenseur. Elle représente le refroidissement de la vapeur sous haute pression sortant du compresseur.
Il existe une zone de sous refroidissement 2’’-3. Le liquide est refroidi pour éliminer toute trace de vapeur. Cette zone ainsi complètement liquide permet d’installer le réservoir-filtre-déshydrateur.
Sécurité fluidique :
Le sous refroidissement :
L’entrée du fluide dans le détendeur doit se faire à l’état liquide. Un sous-refroidissement permet de s’assurer qu’en sortie du condenseur le fluide est bien à l’état liquide saturé. Si le fluide à l’état liquide saturé rencontre un point chaud entre la sortie du condenseur et l’entrée du détendeur il n’y a pas de risque de voir apparaître de la vapeur.
La surchauffe :
L’entrée du fluide dans le compresseur ne peut se faire qu’à l’état vapeur. Si du fluide sous forme liquide pénètre dans le compresseur celui-ci sera détérioré. (Liquide incompressible). La surchauffe de la vapeur nous assure un fluide vapeur saturée et écarte tout risque de pénétration du fluide sous l’état liquide dans le compresseur.
