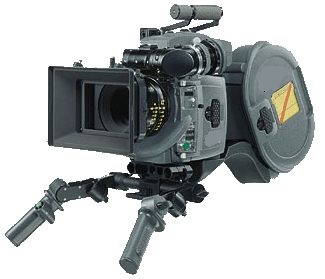

Application #2 : Griffes de caméra

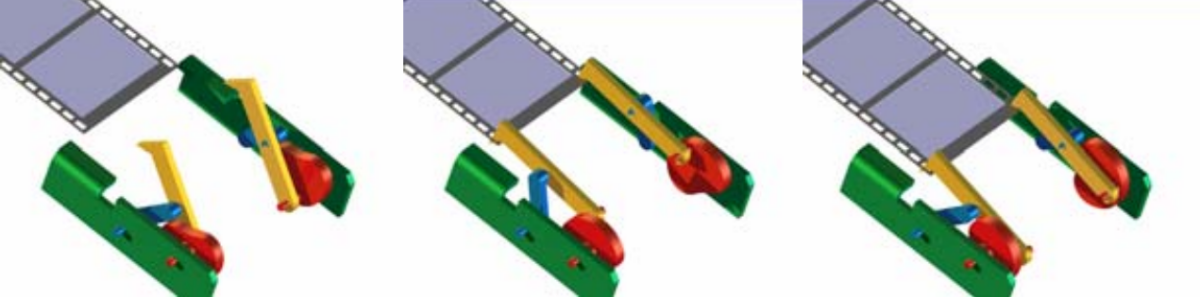

Le mécanisme schématisé sur la page suivante représente un dispositif d'entraînement de film de caméra.

Le moteur de la caméra entraîne la manivelle \(1\). Le mouvement est un mouvement de rotation uniforme. La manivelle \(1\) est centrée en \(O_1\) et transmet son mouvement en \(A\) à la griffe \(3\). Cette griffe tire sur le film en \(C\) et le fait avancer d'une image pour un tour complet de \(1\).

• Les liaisons en \(O_1\), \(O_2\), \(A\) et \(B\) sont des liaisons pivots dont les centres portent le même nom.

• Pour un tour de la manivelle \(1\), le film avance d'une image. Le film avance de \(24\) images par seconde.
