Etude du circuit de production de froid - Diagramme de MOLLIER

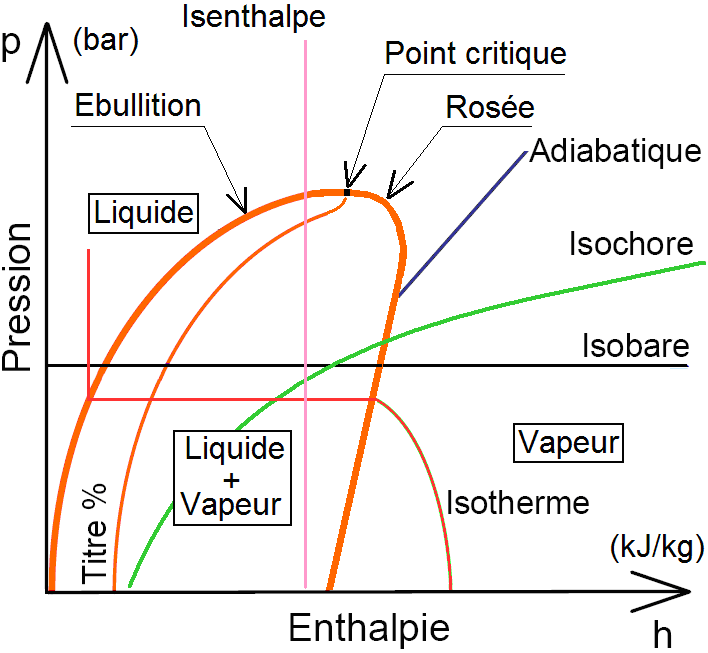

Le diagramme de MOLLIER permet de suivre l’évolution de la pression p en bars (échelle logarithmique en pression absolue) en fonction de la valeur massique de l’enthalpie h en kJ/kg. Il est relatif aux changements d'état du fluide frigorigène dans un plan (p, h) lorsque la climatisation est activée.

Sur ce diagramme on distingue :

• Les zones situant les trois états du fluide :

  • liquide

  • liquide + vapeur

  • vapeur

• La courbe de saturation et le point critique :

  • courbe de liquide saturé (ébullition)

  • courbe de vapeur saturée (rosée)

• Les réseaux de courbes des transformations :

  • isothermes en Celsius

  • isobares en bar

  • isochores en \(m^3/kg\)

  • isenthalpes en \(kJ/kg\)

  • adiabatiques (isentropiques) en \(kJ/(kg.K)\)

• Le réseau de courbes du pourcentage de vapeur (titre %) dans la zone liquide+vapeur.

Les pressions et les températures des points caractéristiques du circuit de production de froid permettent de tracer le cycle du réfrigérant sur le diagramme de Mollier. Les pertes de charges dues aux canalisations ne pouvant pas être mesurées dans le cadre d’un diagnostic à l’atelier, elles sont négligées.
