Calculs de vérification

Question 6

A partir du formulaire donnant les expressions des moments d'inertie suivant les axes principaux des cylindres ci-dessous, calculer :

  • \(J_{G,x}\) : le moment d'inertie de l'arbre autour de l'axe \(\vec{x}\)

  • \(J_{G_1,x}\) : le moment d'inertie d'une meule autour de l'axe \(\vec{x}\)

  • \(J_{x}\) : le moment d'inertie de l'ensemble S = {arbre + meules} autour de l'axe \(\vec{x}\)

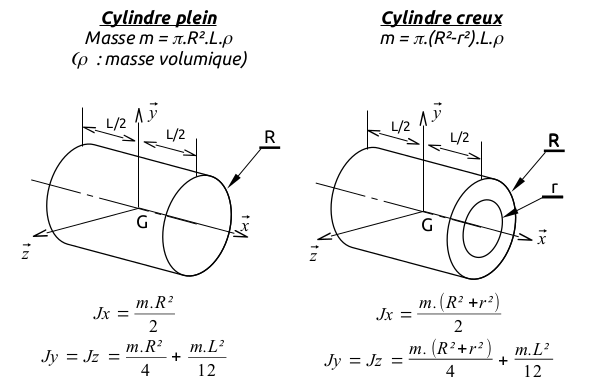

Moments d'inertie suivant les axes principaux du cylindre plein et du cylindre creux

Question 7

Comparer vos résultats avec les valeurs obtenues par simulation MECA3D.

Question 8

En reprenant l'expression obtenue à la question 5, calculer le couple résistant Cm appliqué par les paliers.

Question 9

Comparer vos résultats avec les valeurs obtenues par simulation MECA3D.
