Chaînes de Puissance
Composants de la chaîne de puissance
Une chaîne de puissance est constituée de composants dont certains ont pour but de modifier les caractéristiques de la puissance :
nature de la puissance (électrique, mécanique, …)
valeurs des grandeurs d’effort ou de flux
Exemple : Moteur électrique
Un moteur électrique convertit une puissance électrique en puissance mécanique de rotation.

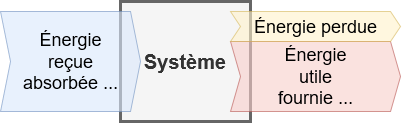

Principe de conservation de l’énergie
\(\boxed{Energie\ \acute{e}chang\acute{e}e = Energie\ utile + Energie\ perdue}\)
L’énergie totale consommée par un système isolé (énergie reçue) est égale à la somme de l’énergie restituée (énergie utile) et de l’énergie perdue.
Rendement
Dans un système technique, la puissance de sortie (Psortie), n’est pas tout à fait égale à la puissance d’entrée (Pentrée) : une perte de puissance a lieu, principalement par effet Joule (frottements ; déformations élastiques ; bruits ; …).
Cette perte est caractérisée par le rendement du composant, noté \(\eta\) (êta).
On a alors : \(\boxed{\eta = \dfrac{P_{sortie}}{P_{entr\acute{e}e}}= \dfrac{P_{utile}}{P_{absorb\acute{e}e}}}\)

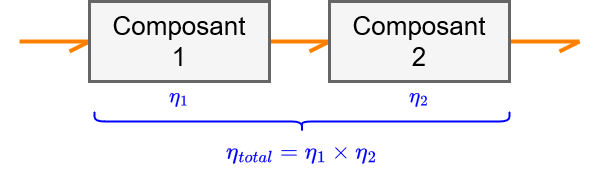

Lorsque le flux d'énergie traverse plusieurs composants en série, le rendement global est égal au produit des rendements de chacun des éléments :

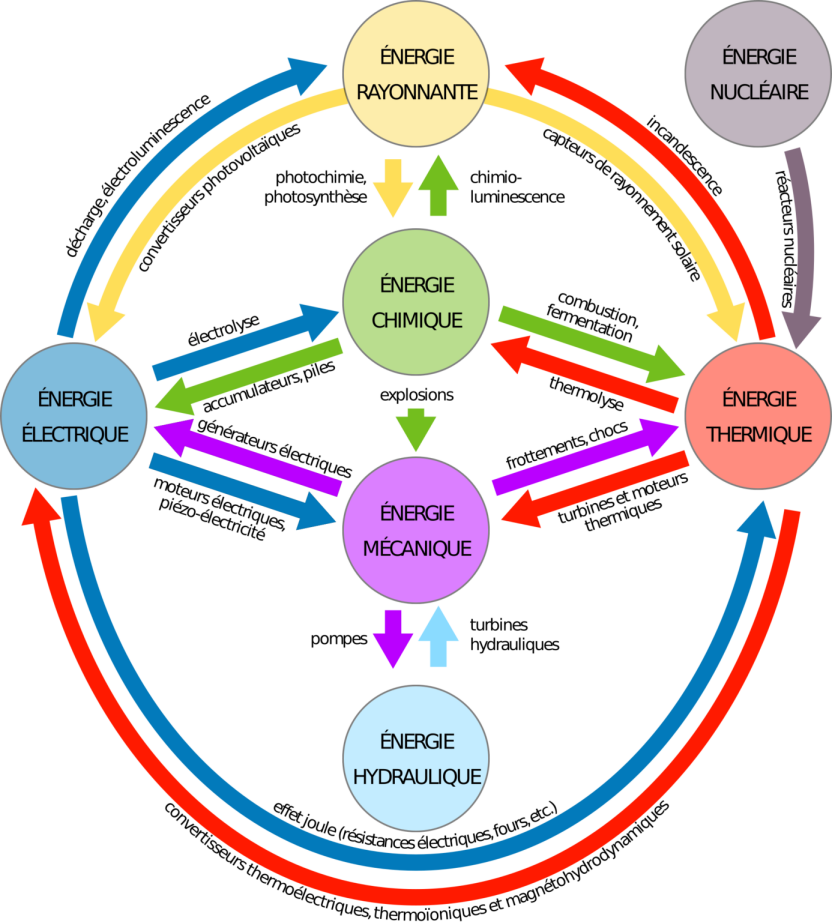

Convertisseurs d’énergie
L'énergie se présentant sous diverses formes, il existe divers convertisseurs d'énergie.
